Stutt lýsing

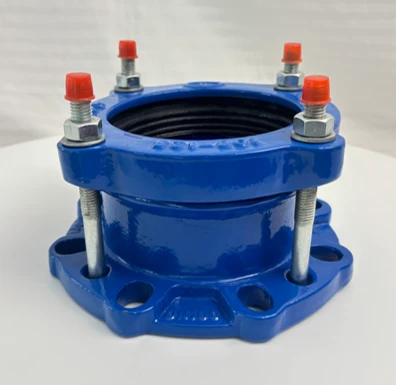

Þetta hagnýta píputengi er fyrst og fremst unnið úr hágæða járni-hráefni, byggt fyrir stöðuga langtíma-notkun í ýmsum vatnslagnakerfum. Það styður tvær algengar vinnuþrýstingsstig, PN10 og PN16, sem nær yfir flestar hefðbundnar kröfur um þrýsting í sveitarfélögum og iðnaði. Varan virkar jafnt og þétt við umhverfishita á bilinu -10 gráður til +70 gráður og skilar áreiðanlegum afköstum í mismunandi veður- og staðháttum.
Það passar við margar miðlungs flutningssviðsmyndir, þar á meðal drykkjarhæft vatnsveitu, hlutlausa vökvaafgreiðslu og almenna frárennsli frá skólpi. Sérhver fullunnin eining hefur gilt WRAS vottun, uppfyllir að fullu alþjóðlega vatnsöryggisstaðla fyrir örugga vökvaflutninga.
Upplýsingar um íhluti og vörustærðir
|
Raðnúmer |
Nafn |
Efni |
Magn |
|---|---|---|---|
|
1 |
Kirtill |
GJS500-7 |
1 |
|
2 |
Gúmmí O-hringur |
EPDM |
1 |
|
3 |
Boltinn |
GJS500-7 |
N |
|
4 |
Líkami |
GJS40.8 |
1 |
|
5 |
Plasthettu |
PLAST |
N |
| Vörumál Stærðir: mm | |||
|
DN |
OD |
L |
N-M |
|
DN80 |
98 |
70 |
4-M12 |
|
DN100 |
118 |
70 |
4-M12 |
|
DN150 |
170 |
75 |
4-M12 |
|
DN200 |
222 |
75 |
4-M12 |
|
DN250 |
274 |
90 |
6-M12 |
|
DN300 |
326 |
90 |
6-M16 |
|
DN350 |
378 |
105 |
8-M16 |
|
DN400 |
429 |
105 |
8-M16 |
|
DN450 |
480 |
105 |
10-M16 |
|
DN500 |
532 |
105 |
10-M16 |
|
DN600 |
635 |
105 |
10-M16 |
|
DN700 |
738 |
105 |
12-M16 |
|
DN800 |
842 |
105 |
12-M16 |
|
DN900 |
945 |
115 |
14-M16 |
|
DN1000 |
1048 |
115 |
14-M16 |
|
DN1200 |
1255 |
125 |
16-M16 |
|
DN1400 |
1452 |
130 |
16-M16 |
|
DN1600 |
1688 |
180 |
20-M16 |
Staðlar og eiginleikar
Framleiðslustaðlar
Allir hönnunar- og framleiðsluferli fylgja opinberum iðnaðarforskriftum stranglega. Hönnun og framleiðsla flansbyggingar er í samræmi við EN 1092-2 kröfur. Ytra yfirborð ryðvarnarhúðunarbyggingar er útfært samkvæmt EN 30677 leiðbeiningum. Hver fullunnin vara gengst undir strangar þrýstiprófanir frá verksmiðjunni, í fullu samræmi við EN 12266-1 skoðunarreglur til að tryggja stöðug gæði.
Kjarnaeiginleikar vöru
Þetta tengi státar af sterkri eindrægni og passar við allar staðlaðar holastærðir af sveigjanlegum járnpípum fyrir óaðfinnanlega-tengingu á staðnum. Samþætta uppbyggingin í einu-stykki kemur með framúrskarandi-ryð- og-tæringareiginleikum, sem þolir daglega umhverfisrof. Það leyfir hámarksfrávik uppsetningarhorns upp á ±4 gráður, þolir smávægilegar byggingarvillur á-staðnum og dregur verulega úr samsetningarerfiðleikum.
Sérstillingarvalkostir
Við bjóðum upp á sveigjanlegar persónulegar lausnir til að mæta fjölbreyttum verkefnabyggingarþörfum:
Sérhannaðar flansholaskipulag, styður BS og ANSI alþjóðlegar staðalstillingar
Margir valkostir fyrir festingar, þar á meðal fylgihluti GD4.8, Dacromet-húðaðir boltar og festingarhlutir úr ryðfríu stáli
Ýmsar yfirborðsvarnar-ryðhúðunarmeðferðir fyrir mismunandi tæringarþolnar-vinnuaðstæður
Önnur þéttingargúmmíefni eins og EPDM og NBR, aðlögunarhæf að mismunandi miðlum
Uppsetningaraðferð og varúðarráðstafanir
Skref-fyrir-skref uppsetning
Fyrst skaltu ljúka við-forskoðun á-síðu. Hreinsaðu vandlega upp píputengjaenda og staðfestu að þéttihringurinn sé ósnortinn án skemmda eða aflögunar. Settu síðan gúmmíþéttihringinn þétt inn í frátekna gróp píputopsins til að tryggja stöðuga staðsetningu. Ýttu beinu rörendanum að fullu inn í tengiinnstunguna þar til hann nær tilnefndri tengikví.
Stilltu flansinn í rétta stöðu, settu miðþéttinguna nákvæmlega upp og stilltu alla hluta snyrtilega saman. Festu boltana samhverft og jafnt og hertu þá smám saman að staðlaða toggildi. Ljúktu öllu ferlinu með faglegu þrýstiprófi til að staðfesta að enginn vökvi leki við tengiliðinn.
Varúðarráðstafanir vegna lykiluppsetningar
-
Styrkingarhringur úr ryðfríu stáli verður að vera for-settur upp þegar SDR er tengt sem er meira en eða jafnt og 11 PE rör með forskrift. Haltu skaftflönsunum tveimur á jöfnu láréttu stigi til að forðast þéttingarbilun sem-völdum á móti. Festu bolta alltaf í jafnvægi í samhverfri röð, aldrei of-hertu einni hlið til að koma í veg fyrir aflögun burðarvirkis.
Skoðaðu ytri hlífðarhúðina reglulega við daglega notkun og gerðu við öll skemmd húðunarsvæði tímanlega. Veldu samsvörun þéttihringa efni nákvæmlega í samræmi við raunverulega tegund flutningsmiðils til að tryggja langtíma þéttingarstöðugleika.
Kostir vöru
Þetta sveigjanlega járnpíputengi er betri en venjulegar gráar steypujárnstengi í hagnýtri notkun. Það skilar frábærri hörku og burðargetu-, með togstyrk sem nær að minnsta kosti 420 MPa. Samsetta epoxýhúðin ásamt hágæða-gúmmíþéttingarbyggingu lagar sig að flestum ætandi umhverfi og tryggir stöðugan endingartíma í meira en 20 ár.
Ekki er þörf á heitsuðuvinnu fyrir samsetningu á vettvangi. Fljótleg bryggjubyggingin einfaldar byggingarskref og dregur úr vinnuafli og tímakostnaði verkefna í raun. Það getur vegið upp á móti minniháttar tilfærslu röra af völdum ytri umhverfisþátta, létta álagi á innri leiðslu og viðhalda heildar rekstrarstöðugleika lagnakerfisins.
Sterk alhliða eindrægni gerir það kleift að tengja rör úr ýmsum efnum og forskriftum, sem hjálpar viðskiptavinum að draga úr þrýstingi á varahlutabirgðum og spara verkkostnað.
Umsóknarsvæði
Bæjarverkfræði
Hentar fyrir vatnsveitur í þéttbýli, skólp- og regnvatnslagnakerfisverkefnum, tilvalið til að tengja ventla, flæðimæla og ýmsan stuðningsbúnað fyrir dælustöðvar.
01
Iðnaðarlagnir
Víða notað í vökvaflutningsleiðslukerfi fyrir efna-, orkuframleiðslu, málmvinnslu, pappírsframleiðslu og önnur iðnaðarframleiðslusvið.
02
Bygging Vatnsveitu og frárennsli
Gerir sér staðfasta tengingu milli vatnsleiðslu innanhúss og ytri opinberu lagnakerfis sveitarfélaga fyrir íbúðar- og atvinnuhúsnæði.
03
Brunavarnarkerfi
Notað til samsetningar á brunavatnsrörum, brunahönum, vatnsdælum og öðrum-slökkvistöðvum.
04
Landbúnaðaráveita
Passar við áveitulagnir á ræktuðu landi, styður við stöðuga tengingu við vatnsdælustöðvar, síubúnað og önnur vatnsveitutæki í landbúnaði.
05
Hæfni
Hvernig á að vinna með okkur?
Fyrirtækið okkar veitir hágæða hnakkalausnir fyrir alþjóðlega viðskiptavini í gegnum fjögurra-víddar þjónustukerfi sem felur í sér aðlögun, háa staðla, mikla skilvirkni og fullan lífsferilsstuðning. Fjórir kjarnakostir standa vörð um verkefni okkar
01
Sérsniðin hönnun
Við bjóðum upp á OEM/ODM þjónustu, sem veitum einn-á-nákvæman stuðning til að mæta sérstökum þörfum og forðast takmarkanir á stöðluðu vörusamhæfi.
02
Strangt gæðaeftirlit
Full-ferlisgæðaskoðun, með þremur kjarnavísum sem fara yfir iðnaðarstaðla, og fullur-keðjurekjanleiki tryggja enga-galla afhendingu.
03
Skilvirk afhending
Með Shanxi stöð okkar sem miðstöð og alþjóðlegt flutningsnet náum við skjótum viðbrögðum við pöntunum og áreiðanlegri, nákvæmri afhendingu.
04
Eftir-söluþjónusta
Eins-tækniaðstoð á netinu og utan nets, sérstakar skrár og regluleg eftirfylgni-veita lífstíðartryggingu.
Shanxi Jintai Hongye Casting & Forging Machinery Co., Ltd. er staðsett í Shanxi héraði, Kína. Aðalstarfsemi okkar felur í sér sveigjanlegar píputengingar, leiðslukerfi, ýmsar lokar og vörur úr brunahlífarröð. Fyrir nákvæmar vöruupplýsingar eða til að ræða samstarfstækifæri skaltu ekki hika við að hafa samband við okkur hvenær sem er:
